2-й электродвигатель в спинке сиденья, замена

Примечание: На автомобилях с механическим натяжным устройством ремня безопасности натяжное устройство должно быть отключено перед началом работ с передними сиденьями. После окончания работ натяжное устройство должно быть вновь включено.

Примечание: Эта операция не проводится на автомобилях, снабженных надувной подушкой безопасности (SRS). Автомобили с надувной подушкой безопасности SRS снабжены пиротехническим натяжным устройством ремня безопасности.

Поверните красную кнопку так, чтобы стрелка стояла поперек направления на натяжное устройство ремня безопасности (A).

Удалите:

• Отрицательный провод аккумулятора
• Сиденье из автомобиля. См. операцию A2.Замена узла сиденья.
• Отделку сиденья. См. операцию A9.Внутренняя отделка, спинка сиденья, замена.

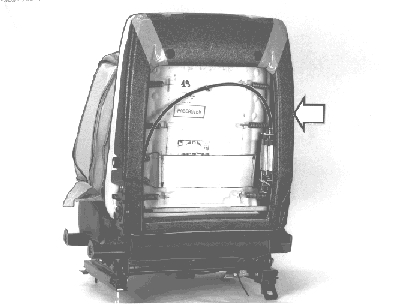

• Противоударную защиту; см. рисунок.
• Разъем (серый) электродвигателя с модуля управления
• Ленточные хомуты, удерживающие кабель, с электродвигателя.

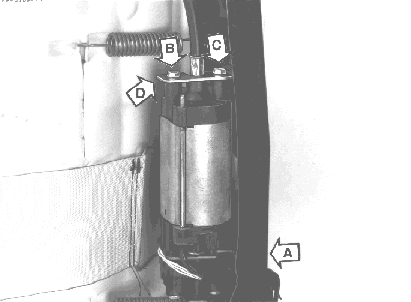

• Винт (A), закрепляющий электродвигатель
• Винты (B и C) от точки крепления провода.
• Точка крепления тросика (D).

Установите:

В обратном порядке.

Поверните красную кнопку так, чтобы стрелка указывала направление на натяжное устройство ремня безопасности (B).
